WD-H-803型复合铁钛防锈颜料
WD-H-803型复合铁钛防锈颜料
通过对粉体颗粒表面处理,使颜料与有机基料结合力增强,加之引入复合超(微)细粉体而产生的小尺寸效应及表面效应,提高了漆膜致密性,极大地降低了可滲性,有效地阻隔水分子、氧气等对钢铁表面的侵蚀。

    组成:

    本产品以经过表面处理的复合氧化物以及金属盐为载体,引入一定量的复合超(微)细粉体而制成。

    防锈机理:

    通过对粉体颗粒表面处理,使颜料与有机基料结合力增强,加之引入复合超(微)细粉体而产生的小尺寸效应及表面效应,提高了漆膜致密性,极大地降低了可滲性,有效地阻隔水分子、氧气等对钢铁表面的侵蚀。

    主要特征:

    高性能:制漆过程易分散,制成的溶剂型防锈漆或底漆稳定性好,不易分层,防锈能力优,性价比高。

    适用广:适用于各类型溶剂型基料制作防锈漆、底漆及底面合一防锈漆。

    使用方便:用本产品制成的防锈漆使用方便,喷涂、刷涂均可。

    无毒:本品不含重金属,色泽鲜艳。

    技术指标:

检验项目

技术指标

试验方法

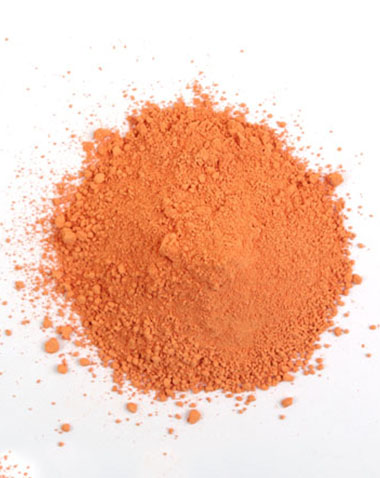

外观

桔红(黄)色粉末

目测

硅酸盐(以SiO2计)%

≥9.0

附录E

筛余物(筛孔-400)%

≤1.0

GB/T1715-1979(甲法)

密度27℃  g/cm3

3.2~4.0

GB/T1713-89

吸油量     g/100g

10~18

GB/T5211.15

水溶物    g/100g

≤1.0

GB/T 5211.2

挥发份(105℃) %

≤1.0

GB/T5211.3

水悬浮液PH值

7.5~9.5

GB/T1717-86

    主要用途:本产品可完全取代红丹防锈颜料。

    使用方法:直接与基料、辅料、助剂、溶剂共混,分散即可。

    建议用量:建议用量35%。

    包装:双层塑袋包装,25kg/袋。

    储藏:保持通风干燥,存放一年不变质。

  WD-H-803 替代 红丹对比测试

原材料

WD-H-803

红丹

醇酸树脂

45

45

WH-H-803

35

/

红丹粉

/

35

滑石粉

10

10

硫酸钡

5

5

膨润土

0.5

0.5

铅干料

1.5

1.5

钴干料

0.4

0.4

锰干料

0.2

0.2

防结皮剂

0.2

0.2

溶剂

2.2

2.2

    测试结果和建议

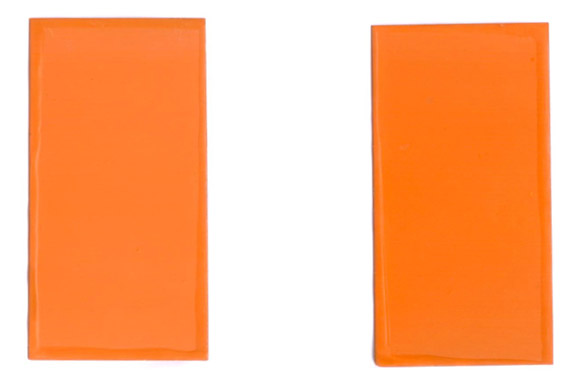

    在相同的测试条件下,两块板均没有起泡或生锈

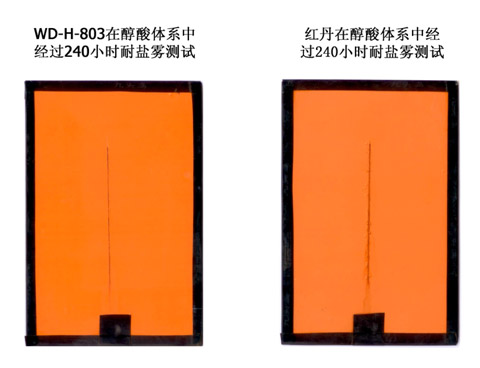

    在相同的测试条件下,两块板均通过了耐盐雾和耐盐水测试

    但是由于两块板均在醇酸树脂体系中测试,所以不能得到更好的效果

    WD-H-803可以完全取代红丹,不需要更改配方



在线询价

  • *标    题
  • *姓    名
  • *电    话
  • *邮    箱
  • *内    容
  • *验证码
    看不清楚?换一张
上一个:暂无
下一个:暂无
yTcRIVaw9pl8IvPD+PPGyuDVu5FUoZD4Vj5AcM5xqfOBWkYnvtWXACR8g4nG+H+XrGwvBHzecwKVu5XIV7OdxQxt52hJTjkIZxndAPPvpsL+tdv15MSGQw==
